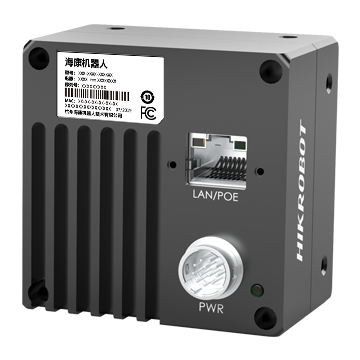

- 產品概述
功能特性
采用千兆以太網接口，無中繼的情況下，最大傳輸距離可到100m
支持增益和曝光控制、用戶自定義查找表LUT、Gamma校正等
緊湊的結構設計，相機正面板和側面板均有安裝孔，可進行靈活安裝
兼容GigE Vision V2.0協議及GenICam標準
訂貨型號
MV-CL022-40GC

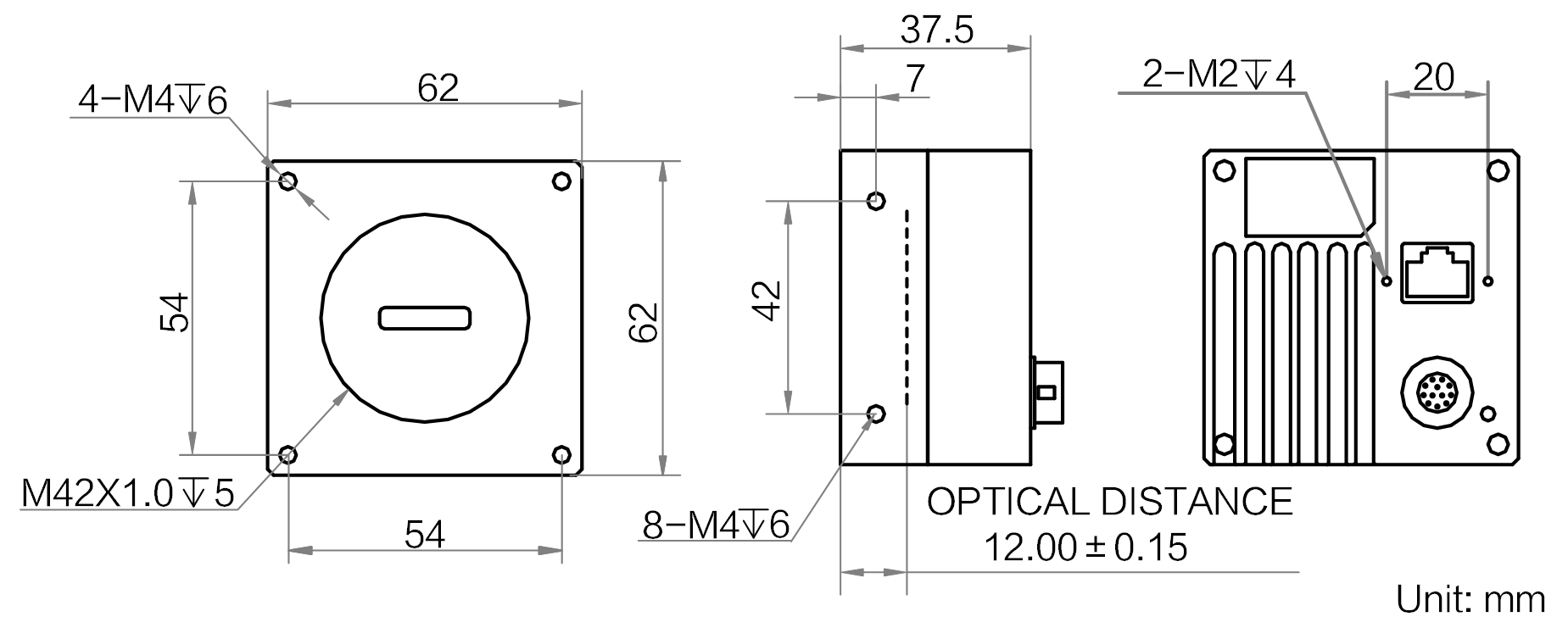

外形尺寸
型號 型號 MV-CL022-40GC 名稱 2k網口線陣，彩色 性能 傳感器類型 CMOS 像元尺寸 7 μm 分辨率 2048 × 2 最大行頻 32 kHz@Bayer 8/Bayer 10p/Bayer 12p/Mono 8
28 kHz@Bayer 10/Bayer 12/YUV/Mono 10/Mono 12
18 kHz@RGB 8/BGR 8動態范圍 60 dB 信噪比 40 dB 增益 0 dB ~ 7.9 dB 曝光時間 2 μs ~ 10 ms 快門模式 支持自動曝光、手動曝光、一鍵曝光、脈沖寬度控制曝光 黑白/彩色 彩色 像素格式 Mono 8/10/12
Bayer RG 8/10/10Packed/12/12Packed
YUV 422 Packed，YUV 422 (YUYV) Packed
RGB 8，BGR 8Binning 不支持 鏡像 支持水平鏡像 觸發模式 外觸發，內觸發 外觸發模式 行觸發，幀觸發，行+幀觸發 電氣特性 數據接口 GigE 數字I/O 12-pin P10接頭提供供電和I/O：2路差分輸入（Line0，Line3），2路差分輸出（Line1，Line4），1路雙向可配置I/O（Line2） 供電 12 VDC，支持POE供電（除加熱版本） 典型功耗 4 W@12 VDC 結構 鏡頭接口 M42*1.0，法蘭后焦12 mm；可通過轉接環轉接至F口、C口及其他螺紋口鏡頭 外形尺寸 62 mm×62 mm×37.5 mm 重量 約170 g IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下） 溫度 工作溫度0 ~ 50℃，儲藏溫度-30 ~ 70℃ 濕度 20%~80%RH無冷凝 一般規范 軟件 MVS或第三方支持GigE Vision協議軟件 操作系統 Windows XP/7/10 32/64bits，Linux 32/64bits以及MacOS 64bits 協議/標準 GigE Vision V2.0，GenICam 認證 CE，F(xiàn)CC，RoHS，KC
